 préparation de la "meule" ... la suite ici

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 14 ... 23  Suivant
AuteurMessage
pat39
Team manager et singe
Team manager et singe
avatar

Nombre de messages : 8867
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Jeu 8 Mar - 21:32

Pour faire tourner l'avant d'une zukette il faut faire des braquages droite /gauche pour que l'avant glisse donc échauffement du liquide Very Happy Very Happy nimportnawaq
Non tout simplement parcequ'elle ne coute rien Very Happy alors pourquoi pas lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Taz
Pilote de la team
Pilote de la team
avatar

Nombre de messages : 5197
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Jeu 8 Mar - 23:36

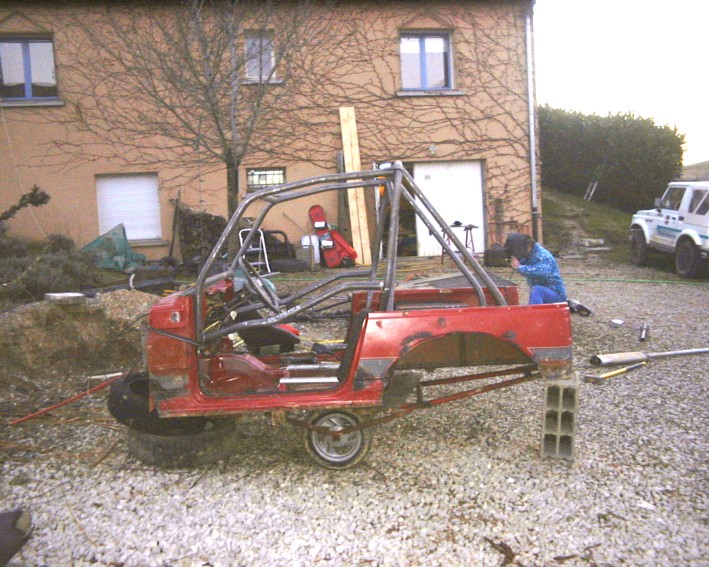

le travail d'aujourd'hui ... juste pour vous faire saliver !!



la suite demain !! Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Feub
supporter officiel
avatar

Nombre de messages : 254
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Ven 9 Mar - 0:13

Tiens, vous avez abandonné la boue de la pelouse? :lol:

C'est joli!! vous avez une cintreuse?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Taz
Pilote de la team
Pilote de la team
avatar

Nombre de messages : 5197
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Ven 9 Mar - 1:30

Feub a écrit:
Tiens, vous avez abandonné la boue de la pelouse? :lol:

C'est joli!! vous avez une cintreuse?
l'abandon de la boue, c'est temporaire ...
il n'y a que la caisse qui a émmigrée temporairement (ça sera plus pratique pour se coucher dessous ...)

la ceintreuse est un pret gracieux de mon fournisseur de tube !! encore un nouveau sponsor !! cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pat39
Team manager et singe
Team manager et singe
avatar

Nombre de messages : 8867
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Ven 9 Mar - 8:00

Il y a d'autre photos ou vous verrez le travail de la cintreuse trop cool
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pano
Singe du Challenge
avatar

Nombre de messages : 384
Age : 38
Localisation : Savièse
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Ven 9 Mar - 8:25

Taz a écrit:
le travail d'aujourd'hui ... juste pour vous faire saliver !!



la suite demain !! Wink

ça a l'air du joli boulot tout ça ...

+1 vous avez pris le bon dessin du règlement du moins à mon avis Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.4x4lamorge.ch
GastonLagaf
supporter officiel
avatar

Nombre de messages : 4781
Localisation : Made in la Yaute!
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Ven 9 Mar - 8:58

En effet du beau boulo Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.ag-infogestion.fr
epoxy
Pilote du Clallenge
avatar

Nombre de messages : 1042
Age : 49
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Ven 9 Mar - 14:23

pano a écrit:
Taz a écrit:
le travail d'aujourd'hui ... juste pour vous faire saliver !!


la suite demain !! Wink

ça a l'air du joli boulot tout ça ...

+1 vous avez pris le bon dessin du règlement du moins à mon avis Very Happy

en effet.. joli travail Wink

Pour le choix du style d'arceau, vous avez en effet fait le bon choix Wink

une petite question !

est-ce que le tube de la partie arrière de l'arceau va jusque sur la caisse ou il est coupé/soudé à la hauteur de la protection latérale ?

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Taz
Pilote de la team
Pilote de la team
avatar

Nombre de messages : 5197
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Ven 9 Mar - 14:34

j'ai refais des photos de jours ... je les mets tout à l'heure
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pano
Singe du Challenge
avatar

Nombre de messages : 384
Age : 38
Localisation : Savièse
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Ven 9 Mar - 14:36

epoxy a écrit:


Pour le choix du style d'arceau, vous avez en effet fait le bon choix Wink

une petite question !

est-ce que le tube de la partie arrière de l'arceau va jusque sur la caisse ou il est coupé/soudé à la hauteur de la protection latérale ?

à voir le côté droit il a l'air de descendre jusqu'à la caisse Wink donc ok
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.4x4lamorge.ch
Invité
Invité



MessageSujet: Re: préparation de la "meule" ... la suite ici   Ven 9 Mar - 14:37

l'arceau ...

il va pas chercher le chassis ?? scratch scratch scratch scratch

je sait .. ce serait plus complexe a mettre en oeuvre tongue

mais au moins ca bouge plus.. normalement .. Evil or Very Mad
Revenir en haut Aller en bas
pano
Singe du Challenge
avatar

Nombre de messages : 384
Age : 38
Localisation : Savièse
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Ven 9 Mar - 14:40

Gallopio a écrit:
l'arceau ...

il va pas chercher le chassis ?? scratch scratch scratch scratch

je sait .. ce serait plus complexe a mettre en oeuvre tongue

mais au moins ca bouge plus.. normalement .. Evil or Very Mad

ben certain l'ont fait ...

le minimum prévu dans le règlement est une plaque et une contre plaque pour prendre la caisse en sandwich Cool
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.4x4lamorge.ch
Invité
Invité



MessageSujet: Re: préparation de la "meule" ... la suite ici   Ven 9 Mar - 14:47

pano a écrit:

le minimum prévu dans le règlement est une plaque et une contre plaque pour prendre la caisse en sandwich Cool

ca sous entend une certaine surface d'appuis scratch

bien entendu..

capable d'encaisser sans deformation l'appuis voir la chute sur l'arceau.. Wink
Revenir en haut Aller en bas
pano
Singe du Challenge
avatar

Nombre de messages : 384
Age : 38
Localisation : Savièse
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Ven 9 Mar - 14:51

Gallopio a écrit:
pano a écrit:

le minimum prévu dans le règlement est une plaque et une contre plaque pour prendre la caisse en sandwich Cool

ca sous entend une certaine surface d'appuis scratch

bien entendu..

capable d'encaisser sans deformation l'appuis voir la chute sur l'arceau.. Wink

tout juste 120 cm2 minimum bounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.4x4lamorge.ch
Taz
Pilote de la team
Pilote de la team
avatar

Nombre de messages : 5197
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Ven 9 Mar - 23:28

attention les yeux :

tout d'abord,
le plan de travail (remorque sans les ridelles)
du vent du nord ... mais du sunny et surtout à jeun !!

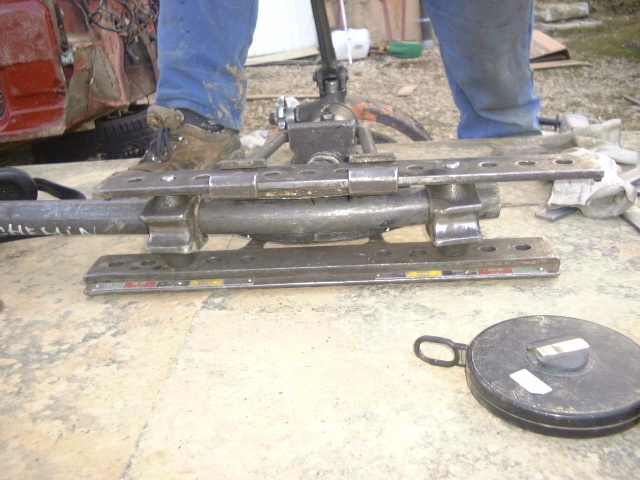

et ... la ceintreuse !!



là, on façonne l'arceau central.
Sous le tube et la cintreuse le gabarit en carton que l'on a mis bien deux heures à dessiner ...

on a laissé 15 cm de rab de tube de chaque côté ... heureusement ... après le premier cintre... décallage de 10 cm scratch affraid :pale: ... fallait que l'on se règle Very Happy



on présente sur la caisse ...



Avant de supprimle rab, on teste ....
au demi millimètres près !!





On prépare ensuite les barres latérales hautes d'après les profil à l'échelle (cf le puzzle sur le sol de la cuisine), forcément, faut adapter !!... pour l'instant le profil est encore "plan" (non cintré dans la 3ème dimension ...)



et il manque un coude, comme on peut le voir ici ...



On a choisit de le rendre démontable pour pouvoir monter plus facilement les plaques support et au cas où !! Very Happy
Il faut donc souder les pattes :



et d'une de faite ... avant on avait rajouté la "3ème dimension" mais le photographe (et admin) avait froid et était rentré se réchauffer !! (pas de photo !!)



Le jeune padawan en mécanique que je suis commence à progresser ... j'ai l'honneur d'avoir le droit de me servir de " L'Outil " de pat !!
pour la mise en place de la deuxième barre latérale haute :



On passe aux barres basses ... on prépare d'après le plan (le puzzle) on cintre, on présente, on recintre, on représente ...



vu de l'arrière .. il manque encore deux courbes ... en vrai, c'est plus que beau ... une oeuvre d'art !!
ça protège les épaules sans les gèner, pareil pour les genous !!



juste le temps de les pointer à l'avant et la nuit était là !! (même pas le temps de boire un coup d'eau .. pat était pressé !! Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Taz
Pilote de la team
Pilote de la team
avatar

Nombre de messages : 5197
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Sam 10 Mar - 0:06

le résultat en images .... ce matin il faisait jour !!





vue de la barre basse ... vu d'ici, ça semble strange scratch




là on comprend déjà mieux ..ça combine des courbes dans le plan vertical (celle que l'on voit dans la deuxième photo ) avec des courbes pour éloigner le tube des épaules, presque s'aligner avec le côté de la caisse, ce qui dégage le genou et facilite l'entrée et la sortie du 4x4 pr le pilote et copilote puis revenir vers le tube ... (faut suivre dans le fond !!)



vu de devant rien ne dépasse du côté (encore heureux !! bete )




le côté pilote ...



les courbes déformées par le grand angle !!



l'état d'avancement actuel ... la suite demain !!



juste une question ???
la diagonale, celle qui renforce l'acreau central ... elle peut bien être elle aussi un peu cintrée ??? ange
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: préparation de la "meule" ... la suite ici   Sam 10 Mar - 0:16

il y a pas que la diagonale qui est cintré.. lol!

beau boulot eyes

mise en peinture ??? une date de prevue ..... Wink
Revenir en haut Aller en bas
pat39
Team manager et singe
Team manager et singe
avatar

Nombre de messages : 8867
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Sam 10 Mar - 9:00

Gallopio a écrit:
il y a pas que la diagonale qui est cintré.. lol!

beau boulot eyes

mise en peinture ??? une date de prevue ..... Wink

Non pas de date mais avec Pierre ..............
Au départ fallait respecter le règlement et faire solide Wink ,puis Pierre voulais en plus esthétique et fonctionnel blablabla .
Donc reprise de toutes les courbes pour faire un arceaux aux mesures du pilote scratch (épaule et surtout genoux ).
L'arceaux descend jusqu'au plancher et sera fixé sur le chassis.C'est pas simple puisqu'il a fallu revenir sur la caisse puis les épaules puis la tête....... mur
La suite cet après midi macvin sunny
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pat39
Team manager et singe
Team manager et singe
avatar

Nombre de messages : 8867
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Sam 10 Mar - 10:18

Bon je viens de voir plein de photos de trial est pour la transversale un seul équipage n'a pas la barre au même endroit Epoxy salut
Pour les parchocs seul 1/3 a un parchocs qui recouvre la moitié du pneu les autres 2/3 pas de parchocs scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
epoxy
Pilote du Clallenge
avatar

Nombre de messages : 1042
Age : 49
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Sam 10 Mar - 17:33

Du beau travail votre arceau Wink

Pour les pare-choc, ils ne sont pas obligatoire. Par contre ça protège l'avant en cas de choc frontal dans un rocher etc..

Il n'y a pas de prescription... vous faites comme vous voulez !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pat39
Team manager et singe
Team manager et singe
avatar

Nombre de messages : 8867
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Sam 10 Mar - 21:43

epoxy a écrit:
Du beau travail votre arceau Wink

Pour les pare-choc, ils ne sont pas obligatoire. Par contre ça protège l'avant en cas de choc frontal dans un rocher etc..

Il n'y a pas de prescription... vous faites comme vous voulez !

Je croyais que le parchoc devait recouvrir la motié du pneu ,peut être un autre réglement.

Après avoir remis la traverse ,il faut enlever le tambour de frein à main pour le remplacer par un hydraulique No

L'arceau est prèt a être soudé ,reste encore des équerres de renfort et divers pattes de fixation Very Happy
La suite en photo avec Pierre photo
A aujourd'huit le vent du nord soufflait et comme nous disons chez nous "ça meule" non
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Taz
Pilote de la team
Pilote de la team
avatar

Nombre de messages : 5197
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Sam 10 Mar - 22:32

bon, moi j'ai commencé tôt ce matin ... (10h30 ..)
quelques degrés et une bise à décorner des diables ... kenny (normal, c'était l'ouverure de la pêche Very Happy !!)

c'est au moment où j'étais en train de reporter les mesures du chassis sur la caisse que l'admin m'a paparazié depuis une fenètre de la maison ....

du coup, pas de photos du retour de la traverse de boite à sa position initiale ... (disqueuse, ajustage, pointage et confection d'équerres de renfort ..)


Pat m'a rejoint en début d'aprem
il a fait les soudures de la traverse proprement
puis on a repris le travail sur l'arceau ...
installation de la diagonale :




on voit là le léger cintrage de la diagonale pour laisser passer à l'aise les baquets (si jamais des grandes jambes veulent tester notre jouet !! Wink )
A noté, les tubes ne sont pas encore soudés .. juste pointés pour que ça tienne en place ... sauf quand pat à décider d'ouvrir la demi porte droite !! :P




là on a bien avancé, les jambes de force arrières sont posées, les traverses sous et sur le "parebrise" Very Happy sont en place.

pat est en train de souder point par point le grillage dans son cadre ..





Pat est son travail de broderie à l'arc !! ave



Une vue des barres arrières :



et le résultat des travaux d'aujourd'hui ... (il y a aussi les barres latérales de bas de caisses qui ont été façonnées)

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: préparation de la "meule" ... la suite ici   Sam 10 Mar - 22:54

chapeau !!!

que dire d'autres.... eyes
Revenir en haut Aller en bas
Taz
Pilote de la team
Pilote de la team
avatar

Nombre de messages : 5197
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Sam 10 Mar - 23:13

Gallopio a écrit:
chapeau !!!

que dire d'autres.... eyes
c'est beau hein !!!! trop cool
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pat39
Team manager et singe
Team manager et singe
avatar

Nombre de messages : 8867
Date d'inscription : 26/02/2007

MessageSujet: Re: préparation de la "meule" ... la suite ici   Dim 11 Mar - 10:30

Oui assez content de nous car si je m'avais écouté il ressemblerait à celui du cournil. bete

La il y a un artiste qui pousse à aller plus loin ave
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: préparation de la "meule" ... la suite ici

Revenir en haut Aller en bas

préparation de la "meule" ... la suite ici
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 5 sur 23Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 14 ... 23  Suivant
 Sujets similaires
-
» Préparation de mon banshee pour le cross "lithax350"
» [BX 87] Réparation de "Pieuvre"
» Grande boite à air chez "Ducatisaarland" (plus de volume)
» [RESTAURATION-PREPARATION] Renault 5 Turbo de "TERRAMORSI"
» Huile de fourche + "petits" ressorts fourche pour A10

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
PAT@TAZ Compagny - Mad(e) In Jura :: La Meule-
Sauter vers:
